pair graph

  • 下标表示在filtration中的前后关系.
  • 蓝色表示killer, 红色表示generator, 弧线表示kill关系.

Pasted image 20240821180208.png Pasted image 20240822181442.png Pasted image 20240821175655.png

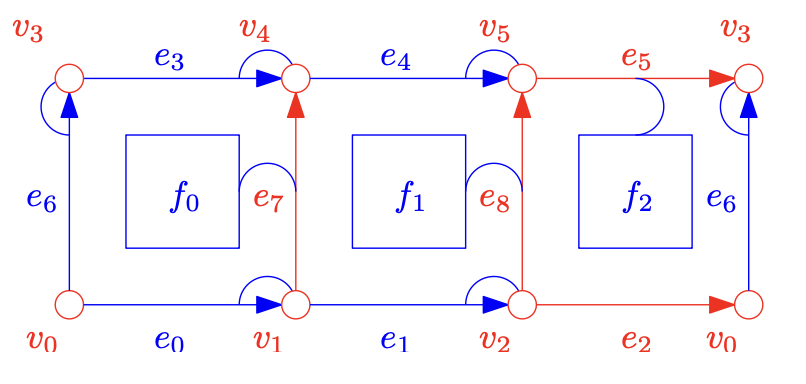

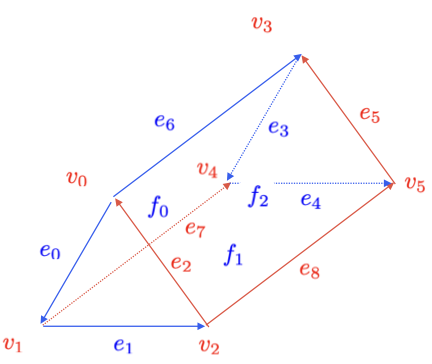

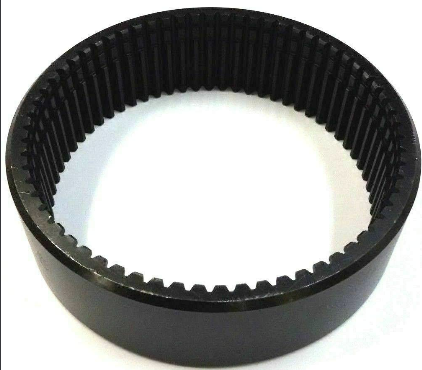

  • topological annulus(环带, cylinder)
  • $H_0$ 的生成元是$v_0$
  • $H_1$ 的生成元是$e_2$ (对应cycle $e_0+e_1+e_2$ )

Pasted image 20240821175958.png Pasted image 20240822181535.png Pasted image 20240821175901.png

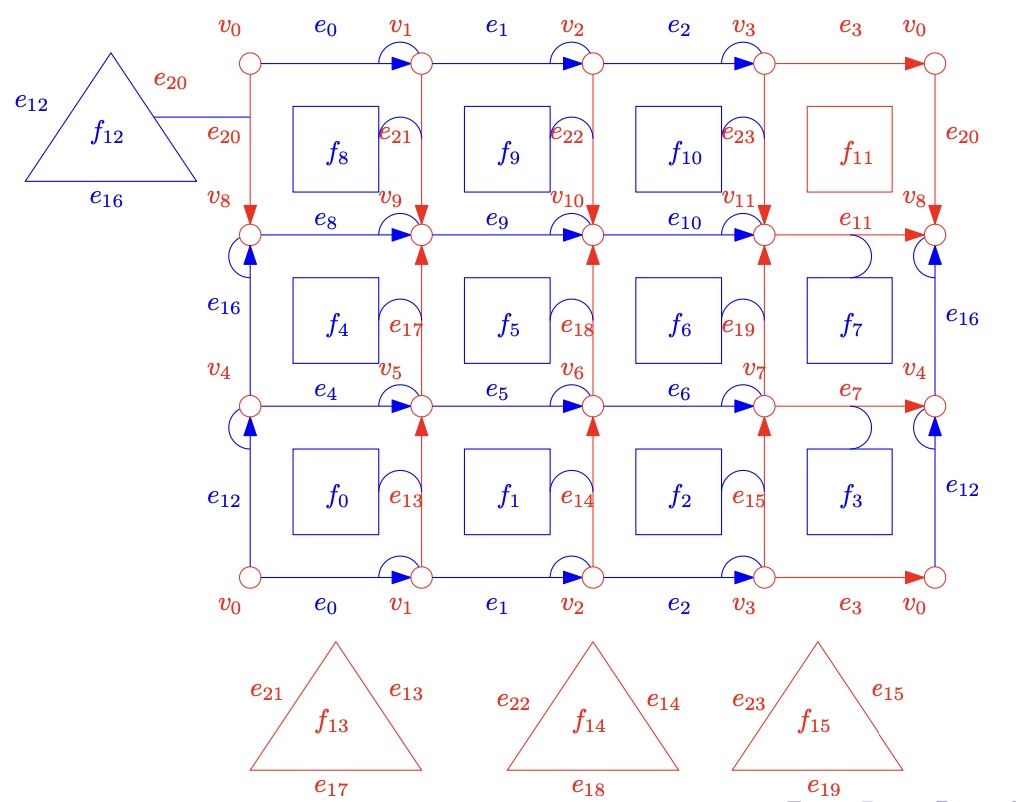

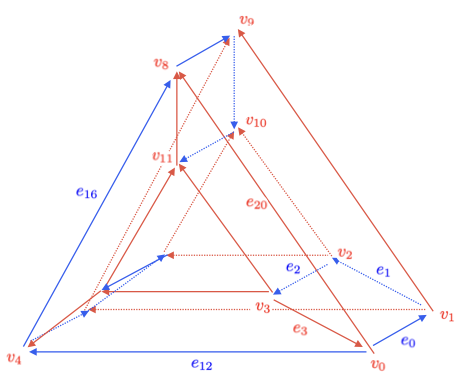

  • topological torus
  • $H_0$ 的生成元为 $v_0$
  • $H_1$ 的生成元为$e_3$( 对应cycle $e_0+e_1+e_2+e_3$) , $e_{20}$ (对应cycle $e_{12}+e_{16}+e_{20}$)

Pasted image 20240822194920.png Pasted image 20240822194939.png

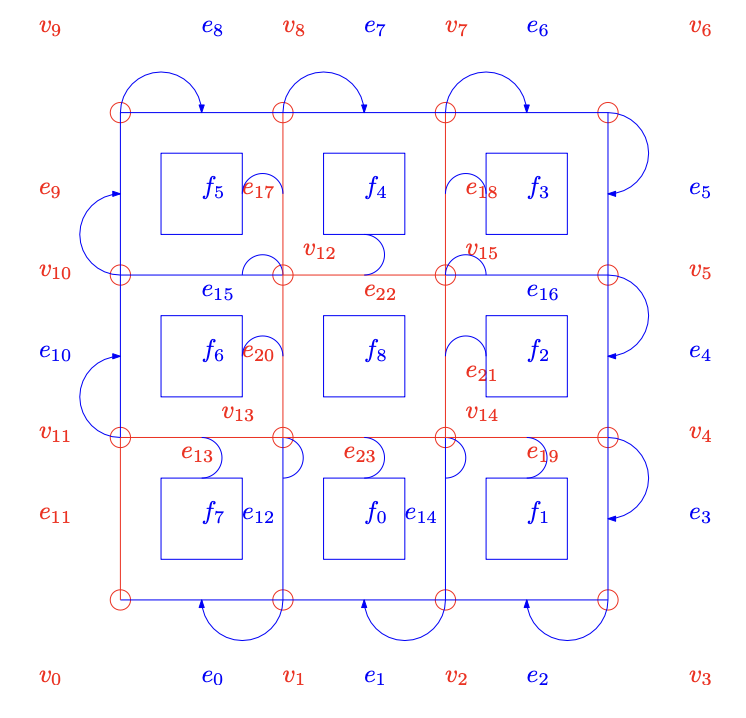

  • topological quadrilateral(四边形)
  • $H_0$ 的生成元为$v_0$ , $H_1$ 的生成元为$e_{11}$

记号

  • $\Gamma(d)$ : 被killer $d$ kill掉的generator
  • persistence life: $j-i-1$ , 从simplex $\sigma_i$ generated 到被 $\sigma_j$ kill的时间
    • 表示了$\sigma_i$ 对应cycle $c_i$ 的拓扑稳定性
  • persistent diagram: 也可以只取k-simplex的部分
    • simplex 添加时间 x simplex death(被kill) 时间 $(i,j)$
    • simplex 添加时间 x simplex 的persistence life $(i,j-i-1)$
  • barcode : 横坐标 为距离 $\epsilon$ , 每个bar表示positive simplex的添加时间 – 死亡时间
    • 某个横坐标处 bar的个数为 betti number: $b_k(\mathbb K)=rk(H_k(\mathbb K,\mathbb Z_2))=pos_k-neg_{k+1}$
    • 每个出现的long bar表示了一个持续时间长的cycle(稳定的特征)

应用

  • 待实现

计算homology的生成元

  • 计算oriented surface的homology: $H_1(S)\cong H_1(I)\oplus H_1(O)$ (Mayer–Vietoris_sequence)
    • 用persistent homology计算$H_1(I)$ 和$H_1(O)$ 的生成元
      • 需要0-1 incidence matrix 和 1-2 incidence matrix
      • 把$I$ 和$O$ 用tetGen 的方法生成四面体剖分
    • $H_1(S,\mathbb Z_2)$ 和$H_1(S,\mathbb Z)$ 有相同的生成元?
  • 计算三流型的homology: $H_1(M,\mathbb Z_2)\cong H_2(M,\partial M,\mathbb Z_2)$ (Lefschetz duality)

分析点云的结构

比起其他方法更不依赖嵌入, 有更强的稳定性

  • 自然图像分布: 3x3的high-contrast(用variance衡量)灰度图patch $\mathcal M$ , 看作$\mathbb R^9$ 中的点云
    • 对patch做normalization, 使mean=0, var=1.: $\mathcal M\subset E^7\subset \mathbb R^9$
    • 取$\mathcal M$ 的 $5\times 10^4$ 个sample set $X$ , 取$X(k,p)$ 是X中k-邻域半径较大的 $p$ percent 的那些点
      • 如果k-邻域半径小, 说明附近点很密集, 可以被忽略…
    • 调整k, p到合适的数据, 观察barcode, 形成一个Klein bottle的拓扑
    • 目的是: 理解patch的分布, 和做image compresion?
  • 时间序列的周期性: 每个长为$M$, 间隔为$\tau$ 的sliding window构成一个M维vector, 改变时间t, 得到$\mathbb R^M$ 里的一个点云
    • 检查这个设置下, persistence diagram中最长的persistence life作为这个周期($M,\tau$ ) 的分数
    • 分数越高, 说明点云在$\mathbb R^M$ 里(拓扑意义上)越像一个closed loop, 和时间序列本身的周期越匹配

提取特征

  • persistent surface:
    • persistent diagram连续化: 把persistent diagram上的点 $(i,j-i-1)$ 用在位置 $(i,j-i-1)$ , 方差为$\sigma$ 的高斯分布替代

  • persistent image: persistent surface像素化得到persistent image

  • DNA序列的linked twist map形成一个二维的点集. 用persistent image提取特征再做分类.
  • 解Kuramoto-Sivashinsky (KS) PDE
    • 是二维的heat image
    • 根据不同的heat threshold(等高线), 构成image的子集的filtration
      • 把image的像素点看成0-simplex, 相邻像素看成1-simplex, 周围2x2像素看成2-simplex
    • 用filtration生成的persistent image做为特征分类

reference

[1] Carlsson, Gunnar. “Topological Pattern Recognition for Point Cloud Data.” Acta Numerica 23 (May 2014): 289–368. https://doi.org/10.1017/S0962492914000051.

[2] Perea, Jose, and John Harer. “Sliding Windows and Persistence: An Application of Topological Methods to Signal Analysis.” arXiv, November 25, 2013. https://doi.org/10.48550/arXiv.1307.6188.

[3] Adams, Henry, Sofya Chepushtanova, Tegan Emerson, Eric Hanson, Michael Kirby, Francis Motta, Rachel Neville, Chris Peterson, Patrick Shipman, and Lori Ziegelmeier. “Persistence Images: A Stable Vector Representation of Persistent Homology.” arXiv, July 11, 2016. https://doi.org/10.48550/arXiv.1507.06217.

[4] https://github.com/ctralie/TDALabs/blob/master/SlidingWindow2-PersistentHomology.ipynb

[5] https://ripser.scikit-tda.org/en/latest/ 计算persistent homology的python封装包
