曲面的离散表示
曲面可以离散化用Simplicial Complex表示
- 曲面 $\Sigma$ 上的triangulation(三角剖分) $T$
- 每个三角形边的方向沿曲面法向的逆时针
- 每个边有两条相互反向的half-edge
simplex->chain->boundary
- 单纯复形(Simplicial Complex) $\Sigma=\cup \sigma$ 是由simplices(单型) 粘合而成
- “粘合”条件: 1. simplex $\sigma\subset \Sigma$ -> $\sigma$ 的facets $\tau\subset \Sigma$ 2. $\sigma_1,\sigma_2\subset \Sigma$, $\sigma_1\cap \sigma_2=\tau\ne \emptyset$ 是两个simplex的交 -> $\tau\subset \sigma_1$, $\tau\subset \sigma_2$ 是一个common facet
- Simplex $\sigma$ 是$\mathbb R^n$ 中的点集的minimal convex hull(0: simplex 是点, 1-simplex: 线段, 2-simplex: 三角形, 3-simplex: 四面体 …, k-simplex有k+1
- facet: $\tau\subset \sigma$ , $\tau$ 也是个simplex
- Chain: k-chain $C_k(\Sigma,\mathbb Z)$ 是单纯复形$\Sigma$ 上同维数的simplices(单型) 的集合, with multiplicity $\sigma=\sum_i\lambda_i\sigma_i, \lambda_i\in\mathbb Z$
- 其中系数$\lambda_i$ 是multiplicity(经过同一个simplex的次数), 系数为负表示方向相反
- $C_k(\Sigma,\mathbb Z_2)$ 的情况, $\lambda_i=1$ ,$\lambda_i^2=0$
- chain不要求是连续的
- example: 曲面上curve是1-chain, patch是2-chain
- 其中系数$\lambda_i$ 是multiplicity(经过同一个simplex的次数), 系数为负表示方向相反
- Boundary Operator $\partial_n:C_n\rightarrow C_{n-1}$ 定义在chain上, 取simplex的边界
- 表达式: $\partial_n[v_0,v_1,\cdots,v_n]=\sum_{i} (-1)^i[v_0,\cdots,v_{i-1},v_{i+1},\cdots, v_n]$
- $\partial_k$把$\sigma$ 映射到$\sigma$ 的边界(k-1)-simplex $\tau_i$ 的线性组合, 系数为$\tau_i\subset \sigma$ 的次序
- exact性质(boundary of a boundary): $\partial_{n-1}\partial_n=\emptyset$
- boundary operator生成的(n-1)-simplex会在交接的(n-2)-simplex处方向相反
- 比如$[v_0,\cdots,v_{i-1},v_{i+1},\cdots,v_{j-1},v_{j+1},\cdots,v_n]$ 的两项参数为$(-1)^i(-1)^{j-1}$ (先去掉$v_i$ )和$(-1)^j(-1)^i$ (先去掉$v_j$)
- boundary operator生成的(n-1)-simplex会在交接的(n-2)-simplex处方向相反
- adjoint: $\partial_n^*: C_{n-1}\rightarrow C_n$
- 表达式: $\partial_n[v_0,v_1,\cdots,v_n]=\sum_{i} (-1)^i[v_0,\cdots,v_{i-1},v_{i+1},\cdots, v_n]$
- 把(k-1)-simplex $\tau$ 映射到相邻的k-simplex $\sigma_i$ 的线性组合, 系数为$\tau\subset \sigma_i$ 的次序
- $\partial_n^\ast\partial_n$ 表示n-simplex的相邻关系
- 表达式: $\partial_n[v_0,v_1,\cdots,v_n]=\sum_{i} (-1)^i[v_0,\cdots,v_{i-1},v_{i+1},\cdots, v_n]$
- 表达式: $\partial_n[v_0,v_1,\cdots,v_n]=\sum_{i} (-1)^i[v_0,\cdots,v_{i-1},v_{i+1},\cdots, v_n]$
- closed ($Z_n$,cycles): k-chain $\gamma\in C_k(\Sigma)$ 没有boundary, 即$\partial_k \gamma=0$
- exact ($B_{n+1}$,boundaries): k-chain $\gamma\in C_k(\Sigma)$ 是某个k+1-chain的boundary, 即 $\gamma=\partial_{k+1} \sigma$
| 一般表示 | 离散表示 |
|---|---|
| surface | Simplicial Complex (三角剖分得到的) |
| path | 1-chain |
| loop | closed 1-chain |
simplicial mapping(单形映射)
- 单形映射 是把simplex映射成simplex的映射
- simplicial complex之间的连续映射都可以由单形映射逼近(see simplicial approximation theorem )
- simplicial approximation theorem 是游戏行业的基石: 表示模型的连续变化?
Homology(同调) group (Simplicial homology)
- homologous同调等价: $\gamma_1-\gamma_2=\partial_{k+1}\sigma$
- simplical form 的同调群 $H_k(\Sigma, \mathbb Z)=\frac{\text{ker}\partial_k}{\text{img}\partial_{k+1}}$
- closed, not exact
| fundamental group $\pi_1(\Sigma)$ | first homology group $H_1(\Sigma,\mathbb Z)$ | |
|---|---|---|
| 定义 | 从曲面上某个点$p$ | 从曲面的三角剖分, 可以定义在任意维度 |
| 生成元 | 经过点p的loop | closed 1-chain $\sigma=\sum_i\lambda_i\sigma_i, \lambda_i\in\mathbb Z$ |
| 等价关系 | $\gamma\sim e$ 可以连续缩成一个点 即, 是disk的边 |
exact: $\gamma$ homological to 0 是某个平面patch(2-chain)的边 即, $\Sigma$ 沿$\gamma$ cut会分为两片 |
| 性质 | ||
| 一般不是可交换群 | 可交换(1-chain没有经过simplex的前后顺序之分) $\gamma_1\gamma_2=\gamma_2\gamma_1$ commutator $[\gamma_1,\gamma_2]=\gamma_1\gamma_2\gamma_1^{-1}\gamma_2^{-1}$ 是trival的 |
|
| 关系 Abelianization |
$H_1(\Sigma,\mathbb Z)=\pi_1(\Sigma)^{ab}=\pi_1(\Sigma)/[\pi_1(\Sigma),\pi_1(\Sigma)]$ $[\pi_1(\Sigma),\pi_1(\Sigma)]$ 是commutator $H_1$和$\pi_1$ generator相同 |
|
| 合并 $U\cup V$ |
$<u_1,\dots,u_k,v_1,\dots,v_m\vert \alpha_i,\beta_j,i(w_1)j(w_1)^{-1},\dots,i(w_p)j(w_p)^{-1}>$ Seifert-Van Kampen Theorem |
$<u_1,\dots,u_k,v_1,\dots,v_m\vert \alpha_i,\beta_j,i(w_1),j(w_1),\dots,i(w_p),j(w_p)>$ $H_1(U\cup V)\cong (H_1(U)\oplus H_1(V))/\text{img}(i_\ast,j_\ast)$ Mayer–Vietoris_sequence |
| high-genus oriented surface $T_1 \texttt{#}T_2 \texttt{#}\cdots \texttt{#} T_g$ |
$<a_1,\cdots,a_g,b_1,\cdots, b_g\vert \prod_{i=1}^g a_ib_ia_i^{-1} b_i^{-1}>$ | $<a_1,\cdots,a_g,b_1,\cdots, b_g>^{ab}$ free Abelian group $\mathbb Z^{2g}$ |
| non-orientable surface $\mathbb {R}P^2$ |
$<\gamma\ \vert\ \gamma^2>$ | $\mathbb Z/2\mathbb Z$ torsion(生成元阶数有限) |
同调分类比同伦分类粒度更粗
- homology(同调) group trival -/-> 曲面trival: 同调球

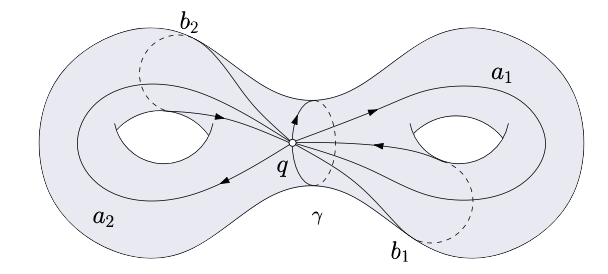

- loop $\gamma$ 在homology(同调) group trival -/-> 在fundamental group trival:
$\gamma=a_1b_1a_1^{-1}b_1^{-1}$ 在$H_1(\Sigma,\mathbb Z)$ trival, 但是在$\pi_1(\Sigma)$ 不trival
topological space分解
- Mayer–Vietoris_sequence: $U, V$ open, $H_n(U\cup V)$ 和$H_n(U)$ , $H_n(V)$ 的关系
-
\[\cdots\rightarrow H_{n+1}(U\cup V)\overset{\partial_\ast}\rightarrow H_n(U\cap V)\overset{i_\ast,j_\ast}\rightarrow H_n(U)\oplus H_n(V)\overset{k_\ast-l_\ast}\rightarrow H_{n}(U\cup V)\rightarrow \cdots\]
- i, j, k, l都是inclusion
$\partial_\ast:[x]\mapsto [\partial u]$
-
\[\cdots\rightarrow H_{n+1}(U\cup V)\overset{\partial_\ast}\rightarrow H_n(U\cap V)\overset{i_\ast,j_\ast}\rightarrow H_n(U)\oplus H_n(V)\overset{k_\ast-l_\ast}\rightarrow H_{n}(U\cup V)\rightarrow \cdots\]
例子

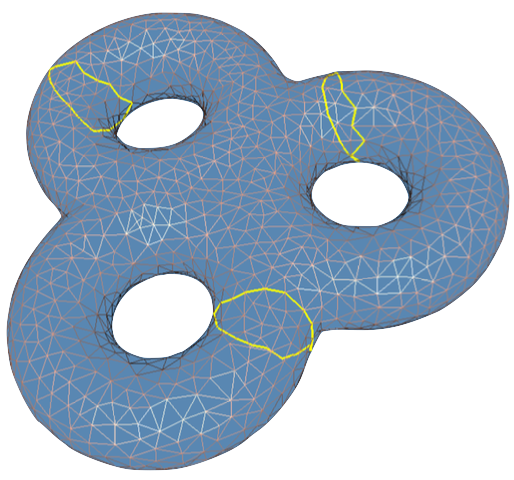

tunnel loop

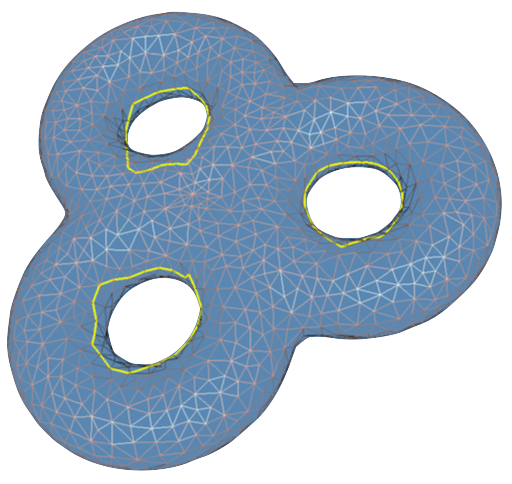

handle loop
- closed, orientable 曲面$S$ , 内部三流型为$I$, 外部为$O$ , 有
-
\[\cdots\rightarrow H_2(\mathbb R^3)\overset{\partial_\ast}\rightarrow H_1(S)\overset{i_\ast,j_\ast}\rightarrow H_1(I)\oplus H_1(O)\overset{k_\ast-l_\ast}\rightarrow H_1(\mathbb R^3)\rightarrow \cdots\]
- $H_2(\mathbb R^3)=H_1(\mathbb R^3)=0$ ($\mathbb R^3$ 可以缩到一个点, 是同伦trival-> 同调trival, Poincaré duality给出$H_2\cong H_1$ )
- $H_1(S)\cong H_1(I)\oplus H_1(O)$ 由内外三流型的同调确定
- $H_1(I)$ 的generator是tunnel loop(外部可以缩成一个点), $H_1(O)$ 的generator是handle loop
-
\[\cdots\rightarrow H_2(\mathbb R^3)\overset{\partial_\ast}\rightarrow H_1(S)\overset{i_\ast,j_\ast}\rightarrow H_1(I)\oplus H_1(O)\overset{k_\ast-l_\ast}\rightarrow H_1(\mathbb R^3)\rightarrow \cdots\]
Homology Basis(同调群基底)计算
- Smith Norm方法(线性代数): 因为同调群是Abel群, 可以有$\mathbb Z$-module(向量)表示
- 把k-chain $C_k$ : $\sigma=\sum_i\lambda_i\sigma_i, \lambda_i\in\mathbb Z$ 用以simplex为basis的vector表示
- Boundary Operator $\partial_k:C_k\rightarrow C_{k-1}$ 用矩阵表示, adjoint Boundary Operator $\partial_k^*=\partial_{k}^T$
- $\partial_k=([\sigma_i^{k-1},\sigma_j^k]_{ij})$ , $[\sigma_i^{k-1},\sigma_j^k]$ 是k-simplex和(k-1)-simplex的连接数, 可能是+/- 1, 0(包含定向)
- 表示 Combinatorial Laplacian matrix $\Delta_k=\partial_k^T\partial_k+\partial_{k+1}\partial_{k+1}^T$
- $\text{ker}\Delta_k=H_k$
- $\text{ker}\Delta_k= \text{ker}\partial_k\cap\text{ker}\partial_{k+1}^T$
- $\subset$: 对于k-chain $\gamma$, $\Delta_k\gamma=0$ -> $\gamma^T\Delta_k\gamma=0$ -> $\gamma^T\partial_k^T\partial_k\gamma+\gamma^T\partial_{k+1}\partial_{k+1}^T\gamma=0$ -> $\gamma^T\partial_k^T\partial_k\gamma=0$, $\gamma^T\partial_{k+1}\partial_{k+1}^T\gamma=0$ -> $\partial_k\gamma=0$, $\partial_{k+1}^T\gamma=0$
- $\text{ker}\partial_k\cap\text{ker}\partial_{k+1}^T=\frac{\text{ker}\partial_k}{\text{img}\partial_{k+1}}=H_k$
- inj: k-chain $\gamma\in \text{img}\partial_{k+1}$ -> $\gamma=\partial_{k+1}\tau$ -> $\partial_{k+1}^T\gamma=\partial_{k+1}^T\partial_{k+1} \tau\ne 0$
- 即, $\gamma$ 在$\text{ker}\partial_{k+1}^T$ 中表示$\gamma$ 不是exact, 在$H_k$ 中非0
- inj: k-chain $\gamma\in \text{img}\partial_{k+1}$ -> $\gamma=\partial_{k+1}\tau$ -> $\partial_{k+1}^T\gamma=\partial_{k+1}^T\partial_{k+1} \tau\ne 0$
- $\text{ker}\Delta_k= \text{ker}\partial_k\cap\text{ker}\partial_{k+1}^T$
- $\text{ker}\Delta_k=H_k$
- 用integer matrix的Smith norm计算$\Delta_k$ 的zero eigen vector(即$\text{ker}\Delta_k$ )
- Smith Norm计算也是指数级, NP-hard?
- 由persistent homology计算 $\mathbb Z_2$-module(主流方法)
closed surface映射的degree
- degree of mapping由homology(同调)映射的层数$c$ 定义(同调的用途)
- closed surface之间的连续映射$f: M\rightarrow N$ , induce homology group之间的映射$f_\ast: H_2(M,\mathbb Z)\rightarrow H_2(N,\mathbb Z)$
- -> $f_\ast: \mathbb Z\rightarrow \mathbb Z$
- -> $f_\ast(z)=cz, c\in \mathbb Z$
- -> $deg(f)=c$

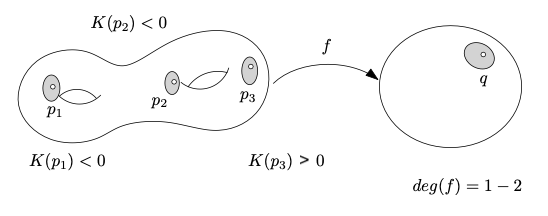

$p_1,p_2,p_3$ 都映射到$q$. $p_3$ 是往右凸起, $K(p_3)$ 应该>0?
- 例子1(Gauss-Bonnet): Gauss映射$G:S\rightarrow \mathbb S^2$ , 把点映射到normal vector($p\mapsto n(p)$ ).
- $deg(G)=1-g$. 覆盖球面1-g次
Relative Homology(相对同调)
| 定义 | maps | |
|---|---|---|
| simplicial complex | $K_0\subset K$ 是subcomplex | $f:K\rightarrow L$ 并且, $f(K_0)\subset L_0$ |
| relative p-chain | $C_n(K,K_0)=C_n(K)/C_n(K_0)$ 元素是coset $c+C_n(K_0)$ |
$f_\texttt{#}: C_n(K,K_0)\rightarrow C_n(L,L_0)$ |
| relative boundary operator | $\partial_n:C_n(K,K_0)\rightarrow C_{n-1}(K,K_0)$ 其中, $c\mapsto \partial_n c+C_{n-1}K_0$ |
$f_\texttt{#}$ 和$\partial_n$ 可交换 |
| relative cycles | $Z_n(K,K_0)=\text{ker}\partial_n$ $\partial_n(Z_n(K,K_0))$ 在$C_{n-1}(K,K_0)$ 中trival 即有, $\partial_n: Z_n(K,K_0)\hookrightarrow C_{n-1}(K_0)$ |
|
| relative boundary | $B_n(K,K_0)=\text{img}\partial_{n+1}$ | |
| relative homology | $H_n(K,K_0)=Z_n(K,K_0)/B_n(K,K_0)$ | $f_\ast: H_n(K,K_0)\rightarrow H_n(L,L_0)$ |
分解性质
- 得到long exact sequence:
-
\[\cdots\rightarrow H_n(K_0)\overset{i_\ast}\rightarrow H_n(K)\overset{\pi_\ast}\rightarrow H_n(K,K_0)\overset{\partial}\rightarrow H_{n-1}(K_0)\rightarrow \cdots\]
- $i_\ast: H_n(K_0)\rightarrow H_n(K)$
- $i: K_0\rightarrow K$ 是inclusion
- $\pi_\ast: H_p(K)\rightarrow H_p(K,K_0)$ 给出absolute homology和relative homology的映射
- $\pi:(K,\emptyset)\rightarrow (K,K_0)$ 是identity
- $\partial: H_n(K,K_0)\rightarrow H_{n-1}(K_0)$ 把relative cycle映射到boundary
- 由, $\partial_n: Z_n(K,K_0)\rightarrow C_{n-1}(K_0)$ 和$\partial_n(B_n)=0$ 定义
- $i_\ast: H_n(K_0)\rightarrow H_n(K)$
切除性质
- excision theorem(切除定理): $U\subset K_0\subset K$, 则切除$U$ 后relative homology不变, 即$H_n(K,K_0)\cong H_n(K-U,K_0-U)=H_n(L,L_0)$
- 证明1: 用Smith Norm方法, $H_n$ 的basis由矩阵$\Delta_n$ 的0-eigenvector得到(具体细节🤔️?)
- 写出$\partial_n: C_n(K)\rightarrow C_{n-1}(K)$ 和$\partial_n: C_n(L)\rightarrow C_{n-1}(L)$ 的矩阵表示
- $C_n(K)$ 可以分解为$C_n(K_0)\oplus C_n(K,K_0)$ 两部分, 后部分又分解出$Z_n(K,K_0)$ 部分
- $Z_n(K,K_0)$ 和$Z_n(L,L_0)$ 部分维数相等?
- 证明2: 用long exact sequence分解(具体细节🤔️?)
- $K=K_0\cup(K-U)=K_0\cup L$ , $K_0\cap L=K_0-U=L_0$
- 证明1: 用Smith Norm方法, $H_n$ 的basis由矩阵$\Delta_n$ 的0-eigenvector得到(具体细节🤔️?)
